1.概  述：

DN-T1000/K型測量范圍0-100%LEL的點型可燃?xì)怏w探測器，以下簡稱為探測器。

該探測器能夠?qū)�工業環境下爆炸下限范圍內的可燃?xì)怏w進行連續監測，并將氣體濃度及系統信息轉變?yōu)殡娦盘?hào)，通過4-20mA電流信號傳輸給DCS/PLC系統，進行識別、顯示及處理。

探測器采用先進的傳感器，性能穩定，靈敏度高；抗中毒性好，抗干擾能力強；反極性保護；節能、功耗小、帶負載能力強；三線制工作模式；輸出4-20mA標準信號，可直接接入DCS/PLC系統。

本產品設計、制造、檢定遵守以下國家標準、檢定規程：

GB15322.1-2003《測量范圍為0～100％LEL的點型可燃?xì)怏w探測器》《JJG693-2011 可燃?xì)怏w檢測報警器計量檢定規程》

生產許可證號：魯制01000104



4．探測器的安裝

4-1 安裝原則：

Ø        探測器選點應選擇閥門、管道接口、出氣口或易泄漏附近方圓1米的范圍內，盡可能靠近，但不到影響其他設備操作，同時盡量避免高溫、高濕，要避開外部影響，如濺水、油及造成機械損壞的可能性。

Ø        探測器應安裝在氣體容易泄漏、易流經的場所，及容易滯留的場所，安裝位置應根據被測氣體的密度、安裝現場氣流方向、溫度等各種條件來確定。

Ø        檢測甲烷等比空氣輕的可燃時，其安裝高度宜高出釋放源0.5~2m，且釋放源的水平距離宜小于5m。

Ø        檢測比空氣重的可燃?xì)怏w時，推薦的探測器安裝高度應高出地坪(或樓板面)0.3～0.6m。且與釋放源的水平距離宜小于5m。過低易造成因雨水淋、濺對檢測器的損害；過高則超出了比空氣重的氣體易于積聚的高度。

4-2安裝方式：

Ø        探測器安裝方式可采用線管安裝或支架安裝，應確保安裝牢固可靠。

Ø        探測器安裝時應使傳感器朝下固定

Ø        正確連線后，應完全蓋好探測器外蓋，以達到防爆要求

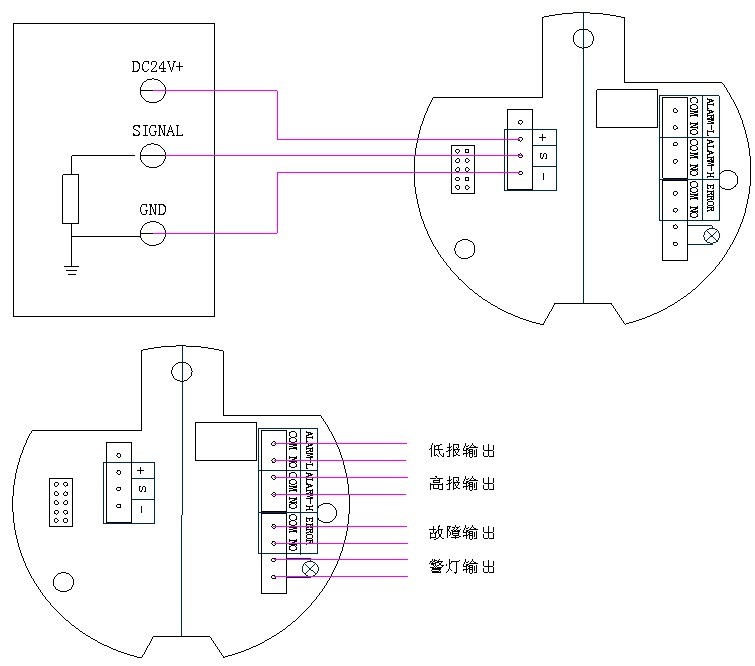

4-3 接線圖



“+”	DC24V工作電壓正極端
“—”	DC24V工作電壓負極端
“s”	4-20mA電流信號輸出接口 正常工作：輸出電流4-20mA 故障：輸出電流＜2.5mA
報警輸出	正常工作時，繼電器輸出無源常開信號； 濃度達到設置低限報警值時，常開信號轉變?yōu)槌ｉ]信號； 濃度低于低限報警值時，繼電器復位。

5．產品操作（產品出廠已經過設定，以下操作需謹慎）：

1、取下探測器上蓋、及液晶顯示板

2、檢查電氣連接是否正確

3、開機（控制器）上電。開機之后確保探測器“+”、“-”之間電壓不低于20V。

下列內容主要闡述如何進行可燃?xì)怏w探測器零點和量程的校定。

此操作過程必須嚴格遵守，且只能由經過專業培訓的人員執行。

零點的調整：

Ø        探測器通電老化15分鐘。

Ø        將萬用表調整到“毫安擋”，兩表筆分別放在探測器的“信號”、“-”觸點上。

Ø        用一字螺絲刀調整“零點”電位器（501），至萬用表顯示“4±0.1mA”。

Ø        調零結束。

量程的調整：

Ø        探測器調零

Ø        通入標準氣體（以40%LEL的甲烷氣體為列），觀察萬用表數值變化。

Ø        待萬用表數值穩定后，調整“放大”電位器（203），至萬用表顯示“10.4±0.1mA”

公式：量程/16×電流變化=氣體濃度，

即：100/16×(x-4)mA=40%LEL

                      X=6.4+4

                     X=10.4mA

Ø        關閉氣源，標定結束。

6．產品維護及注意事項

Ø        探測器中氣體傳感器設計使用壽命：催化燃燒傳感器為3年。因使用環境不同傳感器的使用壽命可能會下降，探測器應每半年檢測標定一次。

Ø        探測器斷電時間過長或首次通電，可能發出報警聲，屬于正�，F(xiàn)象。

Ø        探測器的位置固定后，請勿任意移動其位置。

Ø        不要在探測器附近使用刺激性氣味的物質，如殺蟲劑、油漆、粘接劑、稀釋劑、大量酒精等，以免產生誤報或使探測器中毒。

Ø        應保證探測器進氣通暢，探測器的過濾片不能被灰塵油煙粘附堵塞，且探頭周圍無阻擋物，氣體泄漏后能夠擴散到探頭位置。

Ø        必須避免被腐蝕或水淋等情況。

Ø        檢測元件要避免高濃度性氣體的沖擊，這樣可能會降低傳感器的靈敏度；

Ø        避免經常斷電，經常性的斷電會導致傳感器不穩定；

Ø        在使用過程中要定期檢查儀表是否正常工作。

故障分析：打開探測器上蓋參考下表

7．售后

本產品自出廠之日起保修期壹年（自然災害和人為因素除外）。請勿私自拆解本產品，一經打開，保修服務自動終止。

8、可更換元件一覽表
