ZA-T8000FK系列測量范圍為 0-100%LEL 的點型可燃有毒氣體探測器(以下簡稱為探測器)是防爆型工業用可燃氣體安全檢測儀器,采用先進的進口催化燃燒式傳感器,檢測精度高,性能穩定,靈敏度高,使用壽命長,適用于各類場合氣體生產、儲存、灌充使用的環境中測量濃度低于目標氣體爆炸下限的可燃/有毒氣體、易燃易爆有害氣體。
該開關量信號輸出可燃有毒氣體探測器(又稱“氣體變送器”)可兼容支持市場上所有品牌、型號的使用開關量信號的報警控制主機、消防主機,可直接接入DCS或PLC等數據采集系統,為客戶提供了一種更新?lián)Q代原有機型可燃/有毒氣體報警器探頭的完美解決方案。

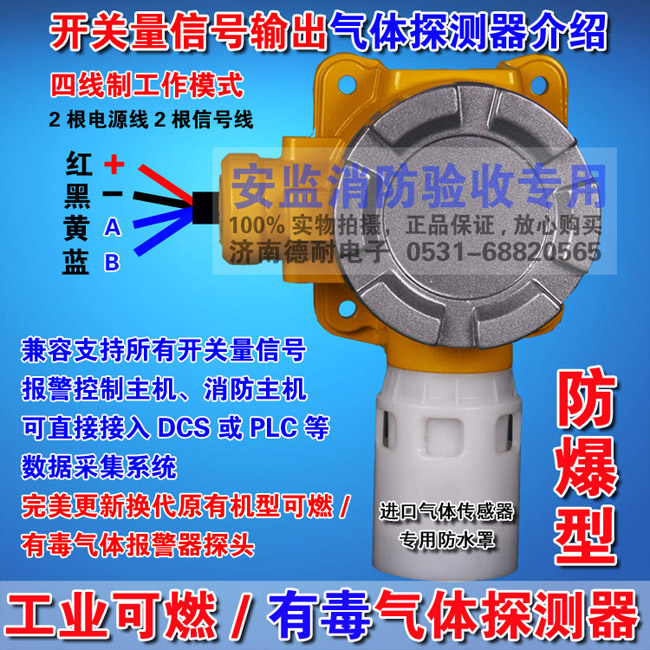

氣體探測器采用四線制工作模式,穩定可靠,模塊化設計,安裝方便,后期易于維護管理。接線采用四線制(2根電源線DC24V、2根信號線)傳輸方式,將空氣中氣體濃度信號轉化為數字信號,當氣體氣體濃度達到預置報警值,輸出一組無源接點開關量信號,具有傳輸距離遠、抗干擾性能好等特點。
如需購買4-20mA標準信號輸出氣體探測器,請下單前聯系客服說明輸出信號類型,以便正確安排生產發貨。

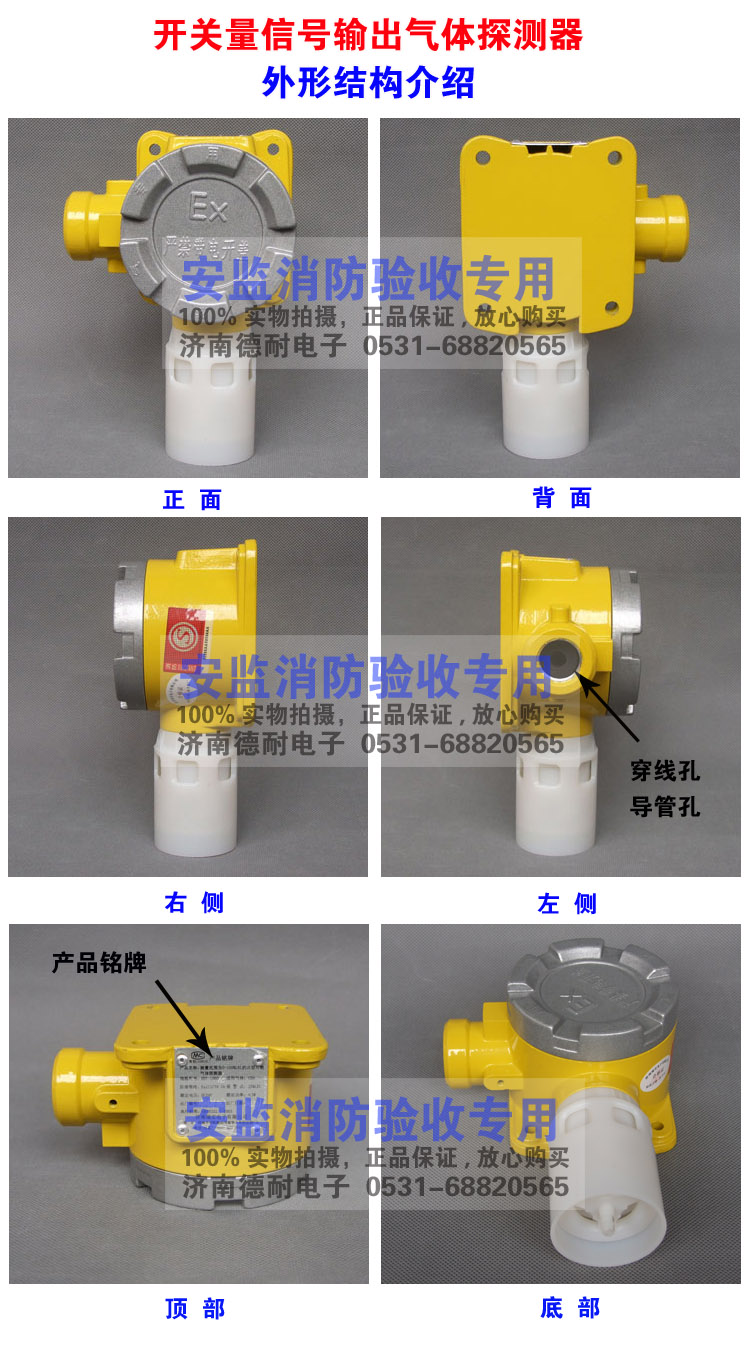

探測器所有接線全是通過探測器內部接線端子完成。上蓋可方便取下便于接線和其他安全操作。
產品概述
ZA-T8000-FK型氣體探測器是按照國標GB15322.1-2003、GB12358-2006設計的三線制4-20mA工業用可燃氣體檢測儀器。
現場無顯示功能,一組無源開關量信號輸出。
主要特點
◆ 測量準確
采用先進的進口傳感器,性能穩定,靈敏度高,抗中毒性能好。
◆ 防爆型設計
防爆等級為Exd IIC T6 Gb,防護等級為IP65,適用于工廠條件的1區、2區。
技術參數
電氣
◆ 供電電源:DC24V±15%
◆ 最大功率:<1W
◆ 信號輸出:一組無源常開信號
◆ 連接線纜:≥RVV 3×1.5mm2
◆ 準確度:±5%FS
◆ 檢測原理:催化燃燒式
◆ 響應時間:催化燃燒式 T90<30s
認證
◆ 天津:Exd II C T6 Gb
◆ 公安部:消防產品合格評定中心
◆ 應用標準:GB15322.1-2003,GB12358-2006
環境
◆ IP等級:IP65
◆ 工作溫度:-40℃~70℃
◆ 濕度范圍:10%RH~95%RH
◆ 壓力范圍:86Kpa~106Kpa
◆ 存儲溫度:-25℃~55℃
產品安裝
◆ 材料:鑄鋁
◆ 防爆連接螺紋:G1/2"
◆ 外形尺寸:145mm×114mm×71mm
◆ 重量:1㎏
◆ 安裝方式:貼壁式、抱管式、穿管式
◆ 安裝固定孔直徑為:Φ8mm
◆ 探測器安裝時應使傳感器朝下固定
◆ 正確連線后,應固定好探測器外蓋,以達到防爆要求。
正確連線后,應固定好探測器外蓋,以達到防爆要求。

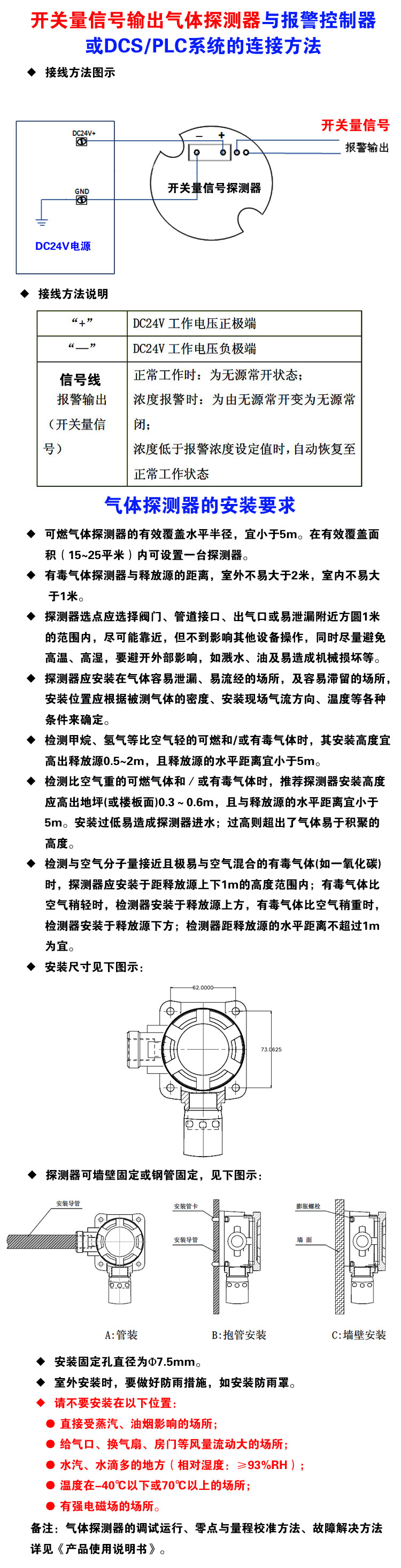

氣體探測器應安裝在氣體易泄漏場所,具體位置應根據被檢測氣體相對于空氣的比重決定。
1、當被檢測氣體密度比重大于空氣比重時,氣體探測器應安裝在距離地面(30~60)cm處,且傳感器部位向下。
2、當被檢測氣體密度比重小于空氣比重時,氣體探測器應安裝在距離頂棚(30~60)cm處,且傳感器部位向下。
◆ 檢測范圍:25平方左右。
◆ 為了正確使用氣體探測器及防止氣體探測器故障的發生,請不要安裝在以下位置:
1、直接受蒸汽、油煙影響的地方;
2、給氣口、換氣扇、房門等風量流動大的地方;
3、水汽、水滴多的地方(相對濕度≥95%RH);
4、溫度在-40℃以下或65℃以上的地方;
5、有強電磁場的地方。
◆ 正確連線后,應固定好探測器外蓋,以達到防爆要求。
