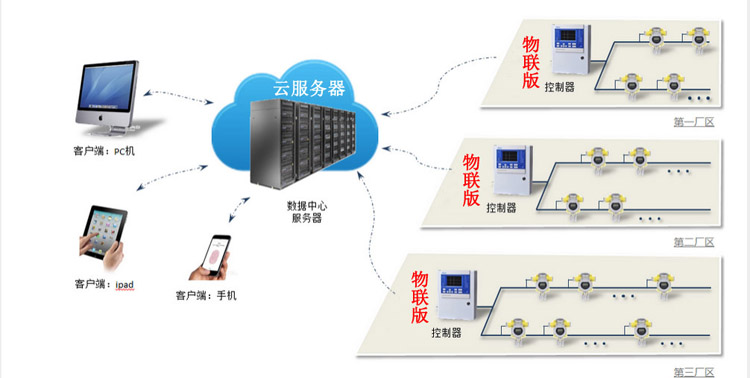

化工廠罐區氯甲烷泄漏報警器可以有效的檢測出可燃/有毒性氣體的濃度，預防氣體泄漏后可燃有毒性氣體濃度超標�？扇�?xì)怏w報警器是由氣體報警控制器和氣體探測器兩部分組成，可燃?xì)怏w報警控制器可放置于值班室內，主要對各監測點進行實時監控，可燃?xì)怏w探測器安裝于氣體最易泄漏的地點，氣體探測器的核心部件為內置的氣體傳感器，可燃?xì)怏w傳感器檢測空氣中氣體的濃度。氣體探測器將傳感器檢測到的燃?xì)鈿怏w濃度轉換成電信號，通過線纜傳輸?shù)娇刂破�，氣體濃度越高，電信號越強，當氣體濃度達到或超過氣體報警控制器設置的報警點時，氣體報警控制器發出報警信號，并可啟動電磁閥、排氣扇等外聯設備，自動排除隱患。用戶可以通過手機或電腦端查看每個氣體探測器的的狀態、數據、歷史信息等，氣體濃度超標后，通過德耐電子微信公眾號推送報警通知信息。
濟南德耐電子有限公司186-7883-7292生產的可燃有毒性氣體報警器,可燃有害氣體報警器,氣體泄漏濃度報警器,氣體報警裝置�？扇加卸拘詺怏w報警器已獲得國家消防電子產品檢測中心頒發的消防產品型式認可證書，具有國家質量技術監督部門頒發的計量器具生產許可證。
產品的設計、制造及檢驗均遵循以下國家標準:
GB16808-2008《可燃?xì)怏w報警控制器》
GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》
GB15322.1-2003《測量范圍為0～100％LEL的點型可燃?xì)怏w探測器》
|
|
A、普通款（JDN-T6000-ZLGM型）：可以實時監測區域內的可燃/有毒性氣體濃度，并傳送數字信號到控制主機，無特殊要求，以此為默認出貨配置。
B、普通+聲光報警款（JDN-T6000-ZLGS型）：當氣體探測器探測到氣體濃度超標時，現場防爆聲光報警器與控制主機同時啟動聲光報警功能，有利于現場工作人員及時快速的應急處置。
C、狀態提示款（JDN-T6000-ZLG型）：氣體探測器上的LED狀態指示燈模塊可以實時顯示所監測區域內的可燃/有毒性氣體狀態，此配置適用于現場人員需要實時觀測設備實時狀態的場所，方便快捷，無需返回到控制主機上查看。
D、狀態提示+聲光款（JDN-T6000-ZLGS型）：氣體探測器上的LED狀態指示燈模塊可以實時顯示所監測區域內的可燃/有毒性氣體狀態，同時當探測到濃度超標時，現場防爆聲光報警器和控制主機同時啟動聲光報警功能，有利于現場工作人員及時快速的處置。
E、數字顯示款（JDN-T6000-ZLGX型）：氣體探測器上的數字顯示模塊可以實時顯示所監測區域內的可燃/有毒性氣體濃度值，與控制主機濃度值相同，此配置適用于現場人員需要實時觀測氣體濃度值的場所，方便快捷，無需返回到控制主機上查看。
F、數顯+聲光款（JDN-T6000-ZLGXS型）：氣體探測器上的數字顯示模塊可以實時顯示所監測區域內的可燃/有毒性氣體濃度值，與控制主機濃度值相同，同時當探測到濃度超標時，現場防爆聲光報警器和控制主機同時啟動聲光報警功能，有利于現場工作人員及時快速的處置。

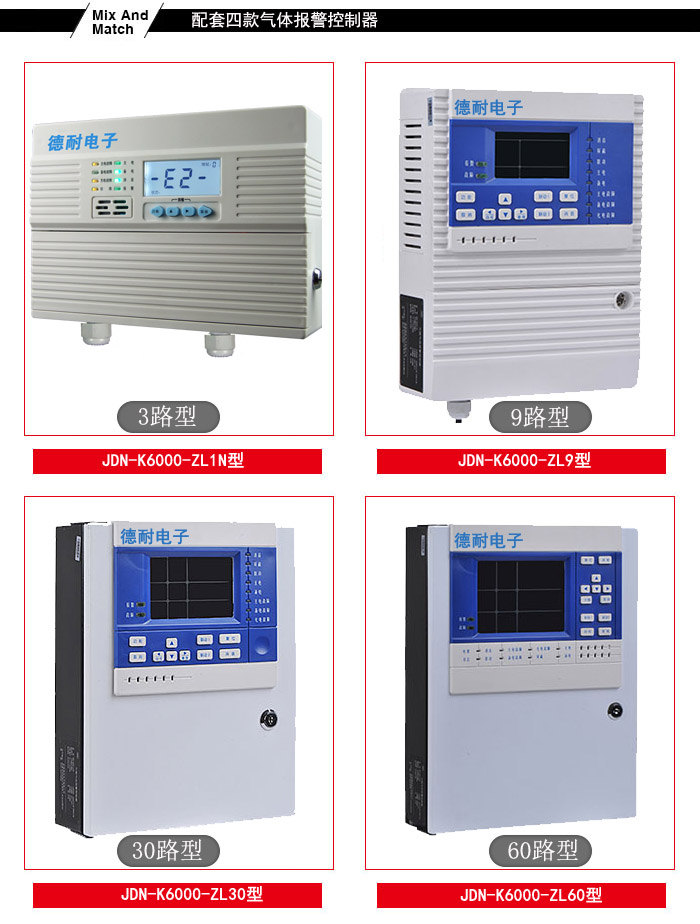

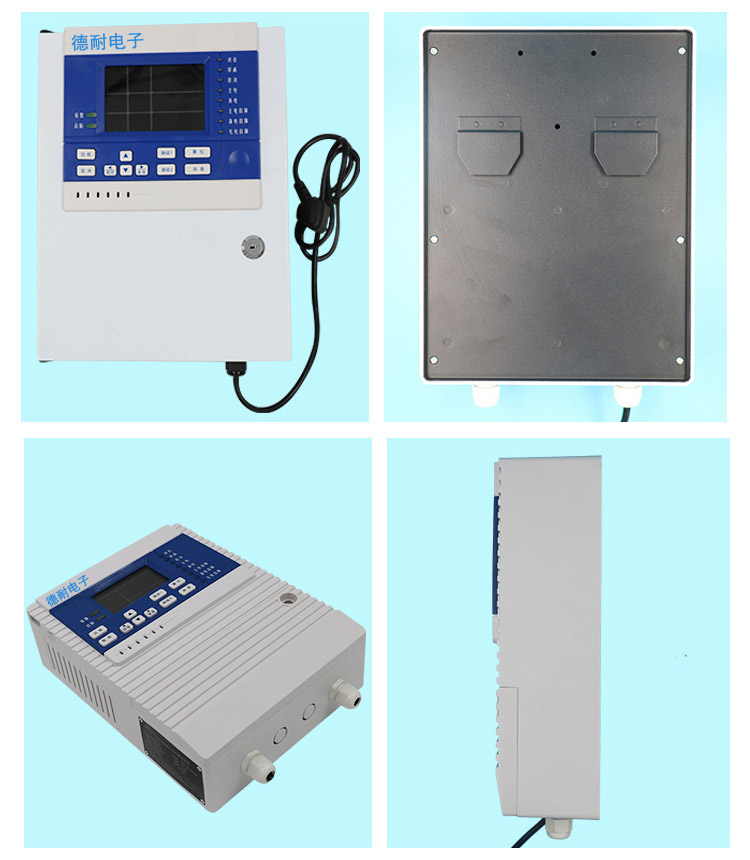

JDN-K6000-ZL系列可燃有毒性氣體控制器產品介紹

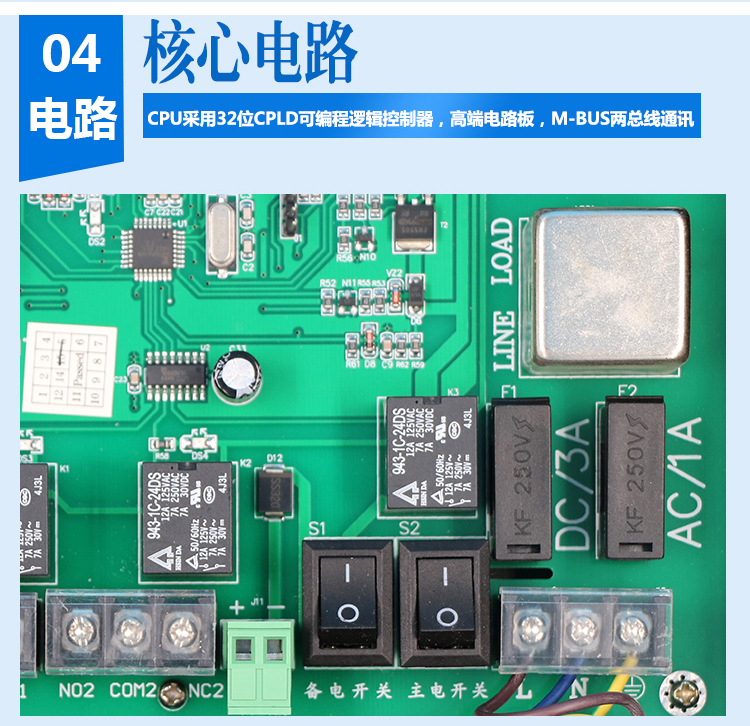

JDN-K6000-ZL型可燃有毒性氣體控制器通過查詢方式獲得探測器信息，經過高速CPU數據處理，通過LCD顯示出探測器相應的濃度、狀態并輸出相應的控制信號。
本產品設計遵循國標GB16808-2008�？刂破魍庑蚊烙^、顯示界面清晰、操作簡單，產品整機采用模塊化結構設計，便于維護。
主要特點
◆ 工作方式
M-BUS兩總線通訊，負載容量JDN-K6000-ZL1N ≤3路，JDN-K6000-ZL9 ≤9路，JDN-K6000-ZL30≤30路，JDN-K6000-ZL60≤60路。
◆ 可靠性高
CPU采用16位單片機，運行速度快，可靠性高。

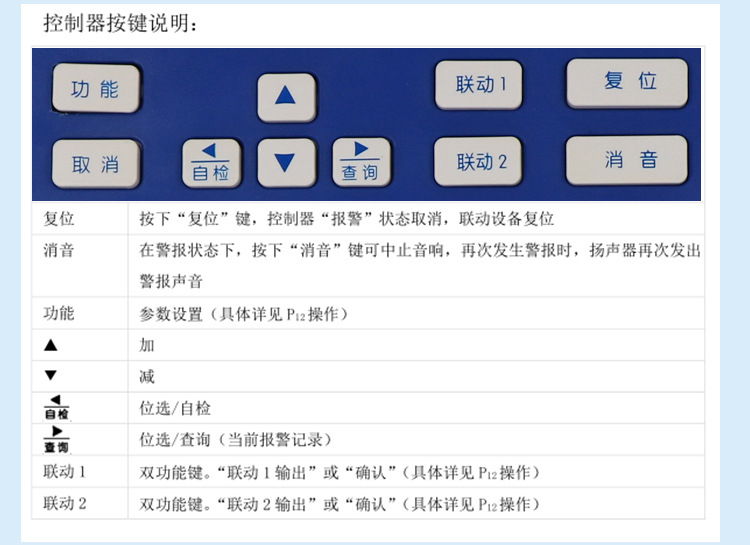

◆ 操作方便
可對在線探測器遠程校零，標定。
◆ 安全性高
多重密碼保護，操作級別不同密碼不同，安全性高。

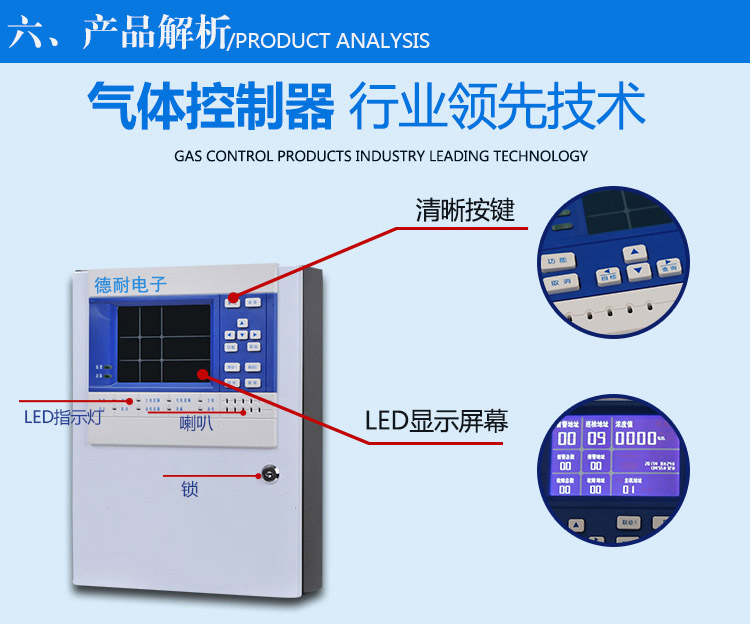

◆ 顯示直觀、清晰
采用高亮LCD顯示，可實時顯示控制器工作時間，報警、故障記錄。大容量報警，開、關機記錄，歷史記錄掉電不丟失。
◆ 多種信號輸出
2組開關量輸出。通過配接模塊可選擇輸出4-20mA，GPRS/GSM，UDP/TCP/HTTP信號。
選配設備
1、10組繼電器觸點信號輸出(選配)：
選配MK-ZL-W10執行器，可輸出10組無源（或有源，可根據需求定制）開關量信號，實現分區控制器
2、輸出標準modbus/RTU協議的485信號(選配)：
可輸出標準modbus/RTU協議的RS485信號，能與上位機控制系統聯網，實現異地監控。
3、輸出4-20mA信號(選配)：
可輸出4-20mA，能與上位機控制系統聯網，實現異地監控。
4、GPRS/GSM數據傳輸模塊(選配)：
可將控制器的數據傳到上位機實現集中監控，同時可以在濃度發生報警后發短信給負責人。
◆ 安裝方便
專用的安裝支架，現場安裝方便。

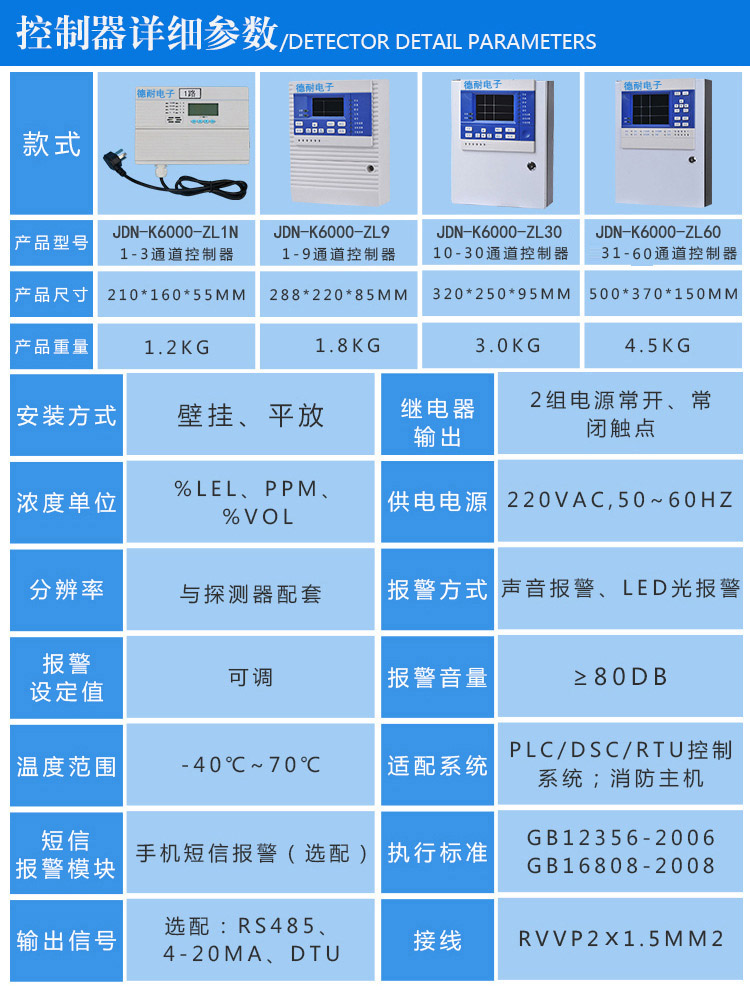

技術參數
結構
◆ 重量：JDN-K6000-ZL1N型：0.9㎏
JDN-K6000-ZL9型 ：1.8㎏
JDN-K6000-ZL30型：3.4㎏
JDN-K6000-ZL60型：4.4㎏
◆ 材質：ABS或Q235+ABS
◆ 尺寸：JDN-K6000-ZL1N型:210mm×150mm×50mm
JDN-K6000-ZL9型 ：288mm×220mm×86mm
JDN-K6000-ZL30型：320mm×250mm×94mm
JDN-K6000-ZL60型：290mm×380mm×94mm
電氣
◆ 供電電壓：AC220V±15%、50-60Hz
◆ 最大功率： ≤10W
◆ 信號輸入：M-BUS信號
◆ 繼電器容量：5A/220V
◆ 存儲容量：報警記錄：1000條
開機記錄：100條
關機記錄：100條
認證
◆ 相關部門：消防電子產品合格評定中心
◆ 應用標準：GB16808-2008
環境
◆ IP等級：IP30
◆ 工作溫度：0℃～40℃
◆ 濕度范圍：10%RH～95%RH
◆ 壓力范圍：86Kpa～106Kpa
◆ 存儲溫度：-10℃～50℃
產品安裝
◆ 配套使用的探測器：JDN-T6000-ZL型、JDN-T6000-ZLGM型、JDN-T6000-ZLG型、JDN-T6000-ZLGX型氣體探測器；
◆ 連接探測器的數量：JDN-K6000-ZL1N型可連接1~3只氣體探測器；
JDN-K6000-ZL9型可連接1~9只氣體探測器；
JDN-K6000-ZL30型可連接1~30只氣體探測器；
JDN-K6000-ZL60型可連接1~60只氣體探測器；

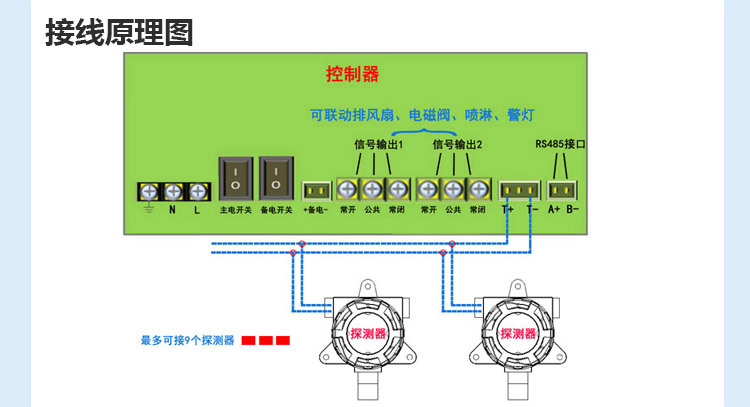

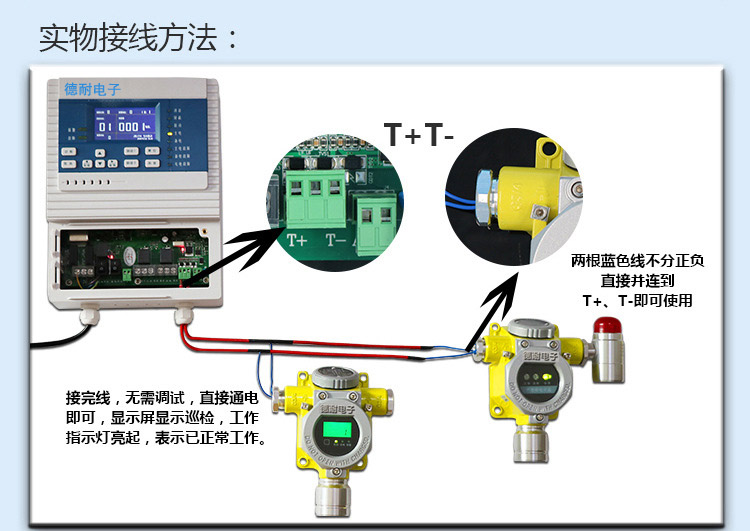

◆ 與氣體探測器接線方式：RVS 2*2.5mm2；
◆ 氣體報警控制器為非防爆的產品應安裝在監控室或室內安全區域或無爆炸性氣體的環境下，采用壁掛式安裝；

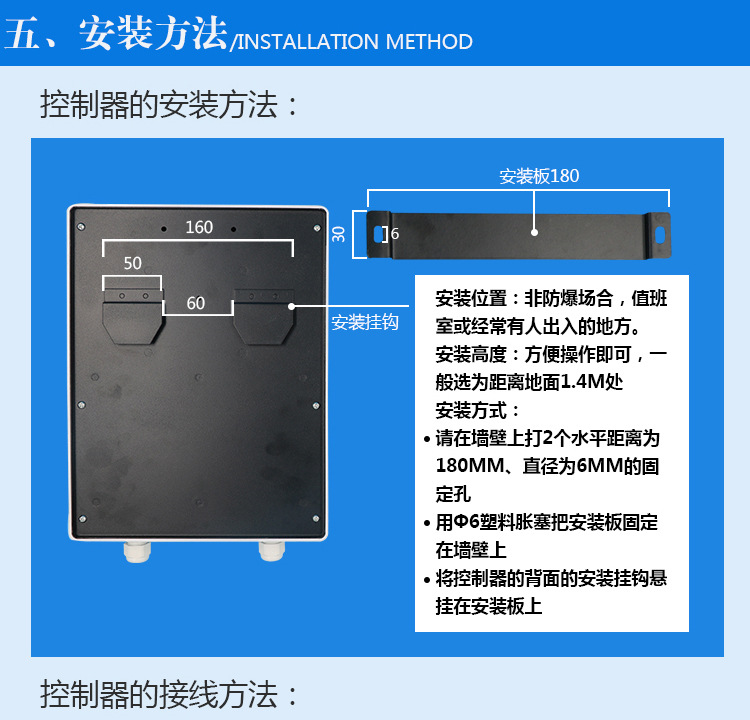

◆ 安裝高度：
請?jiān)趬Ρ谏洗蛏?個直徑為5mm的固定孔（水平距離為180mm）。
將安裝板固定在墻壁上。
將控制器背面的安裝掛鉤懸掛在安裝板上。
JDN-T6000-ZLG系列可燃有毒性氣體探測器產品介紹

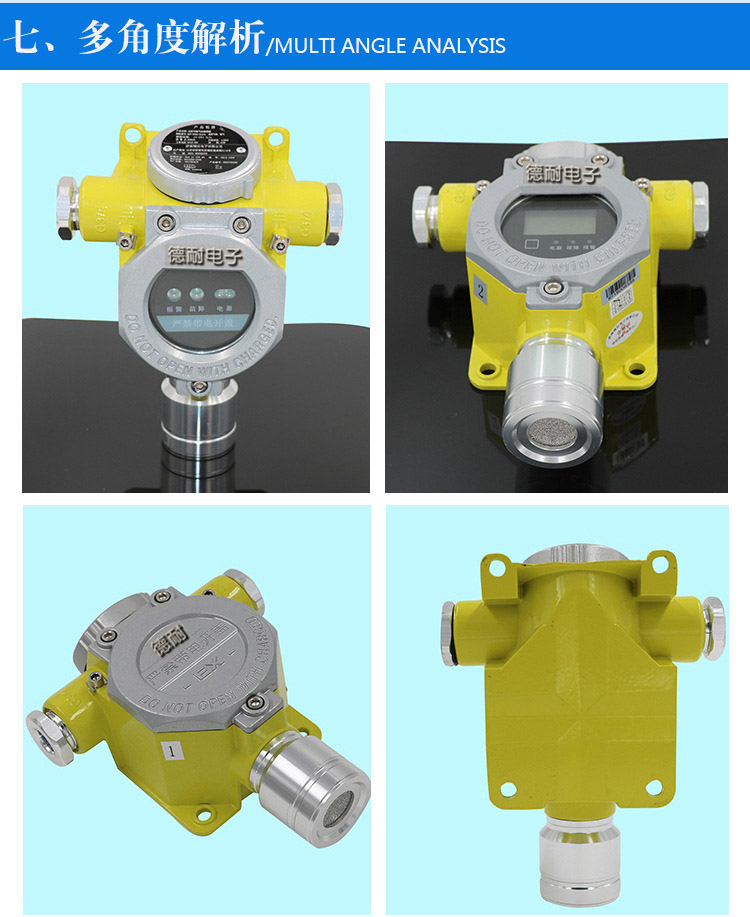

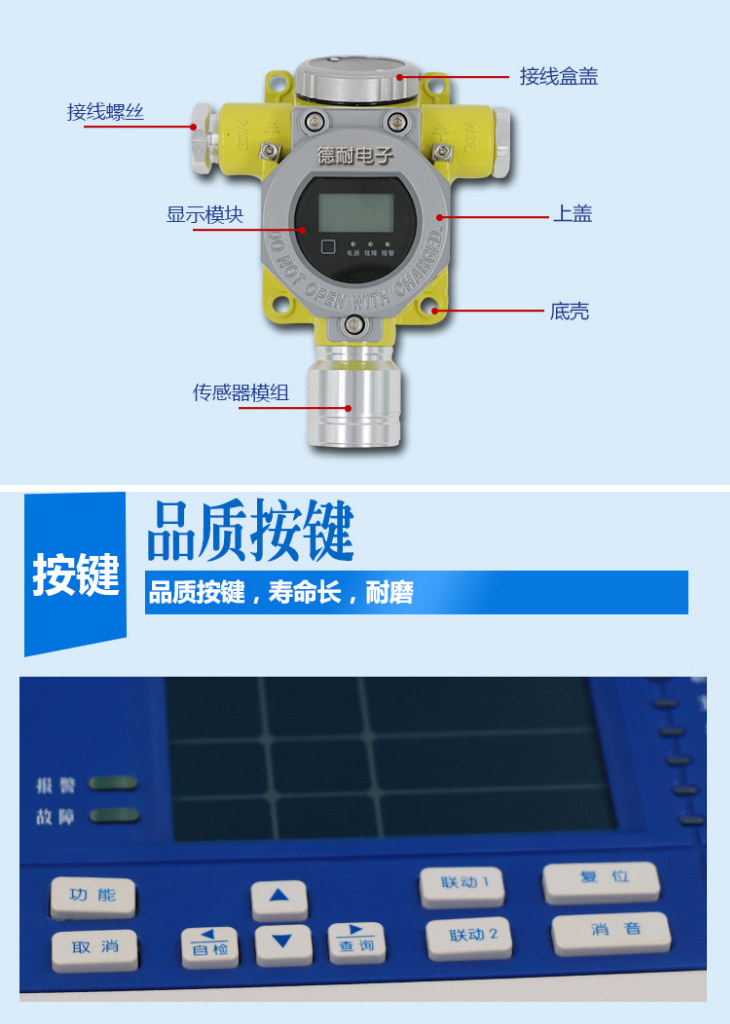

JDN-T6000-ZLG系列氣體探測器為雙腔體結構設計，具有LED現場顯示，紅外遙控器校零、標定等功能。防爆等級為Exd II CT6 Gb，防護等級為IP65，適用于化工、戶外灌區等環境下。可通過JDN-K6000-ZL系列控制器實現校零、標定。兩線制無極性供電和信號傳輸，安裝簡單，布線經濟。
本產品設計遵循的國家標準為GB15322.1-2003、GB12358-2006，該探測器可以固定安裝在有被測氣體泄漏的室內、外危險場所。起到現場監測的作用，若監測位置有氣體泄露時，氣體探測器會在第一時間，把現場泄露的氣體濃度數據，傳輸給控制器，由控制器進行數據處理。

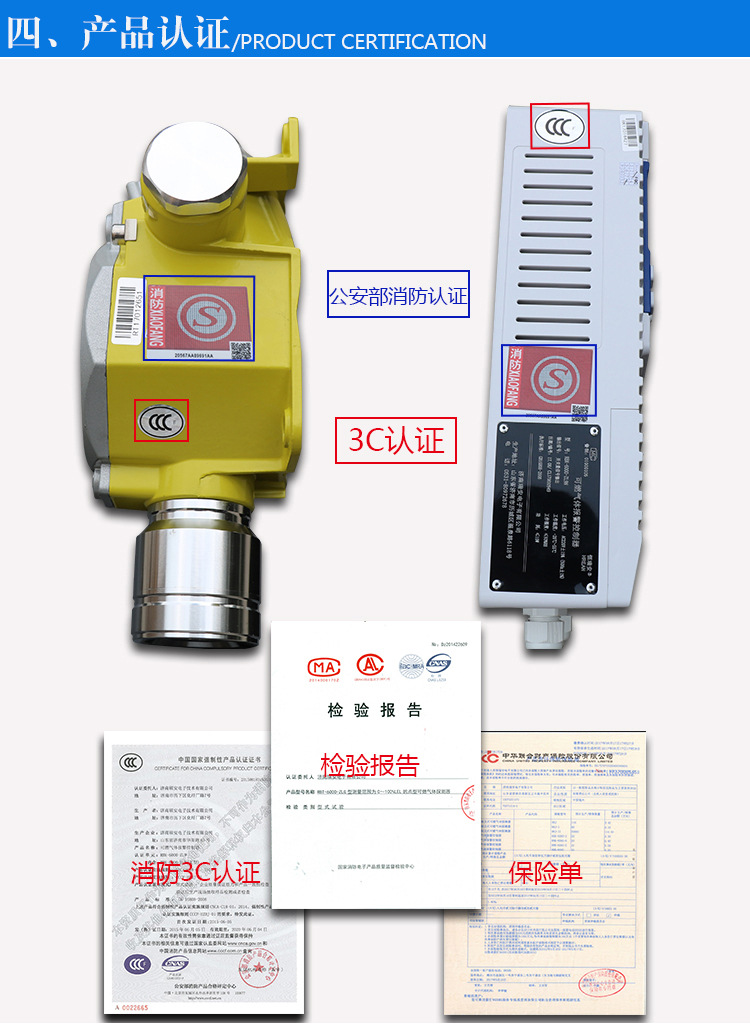

產品資質證書：ISO9001:2000質量管理體系認證、消防產品型式認可證及產品檢驗報告、制造計量器具許可證、防爆合格證等。
性能特點
◆ LCD濃度顯示，LED狀態指示
LCD現場濃度顯示，LED現場狀態指示，可實時顯示測器的運行狀態。
◆ 數字信號
與模擬信號4-20mA標準電流信號相比，調換前無需先進行調試，可隨時隨意調換氣體探測器的位置，維護更方便。優點準確率高，傳輸距離較遠，抗干擾好。
◆ 測量準確

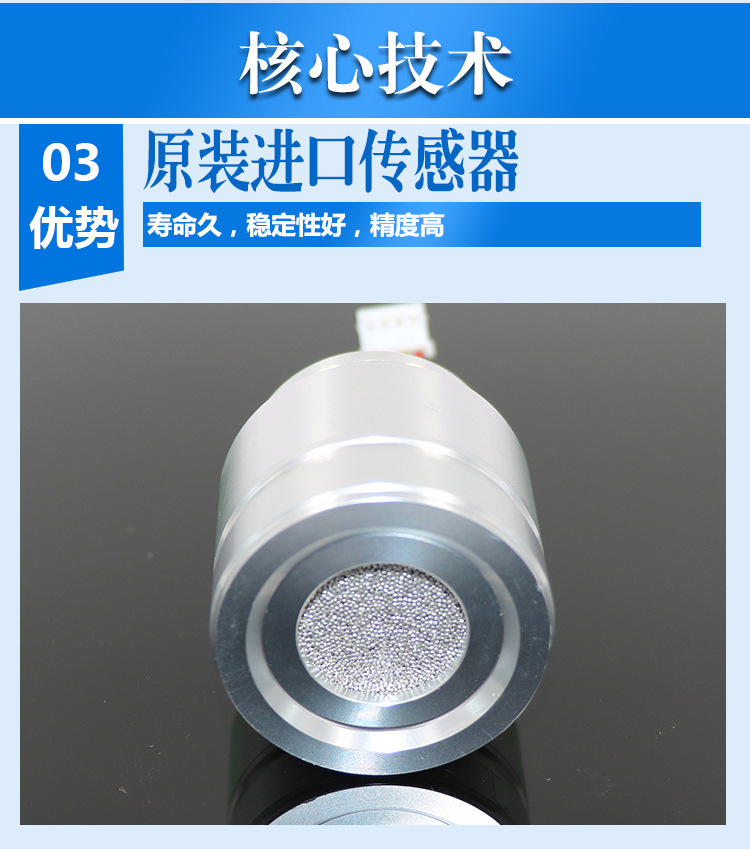

傳感器采用進口氣體敏感元件，精度高，零點漂移小，抗中毒性能好。

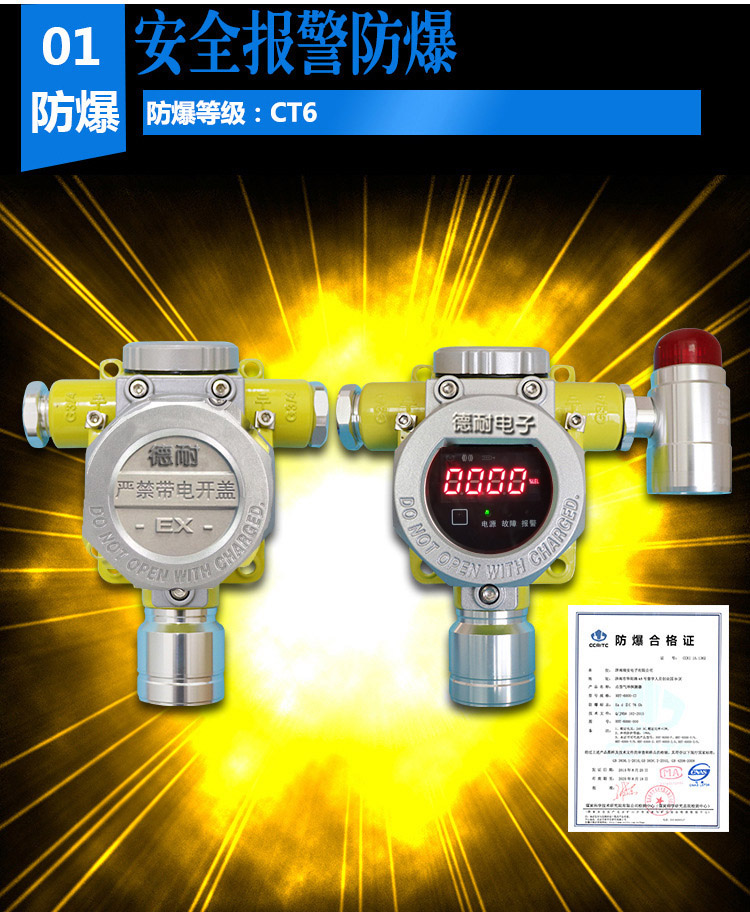

◆ 防爆型設計
可用于工廠條件的1、2區危險場合。
◆ 維修方便
傳感器采用數字化模組設計，現場更換時無需校零、標定。
◆ 聲光報警（選配）
可選配專用的防爆聲光報警器，實現現場聲光報警。

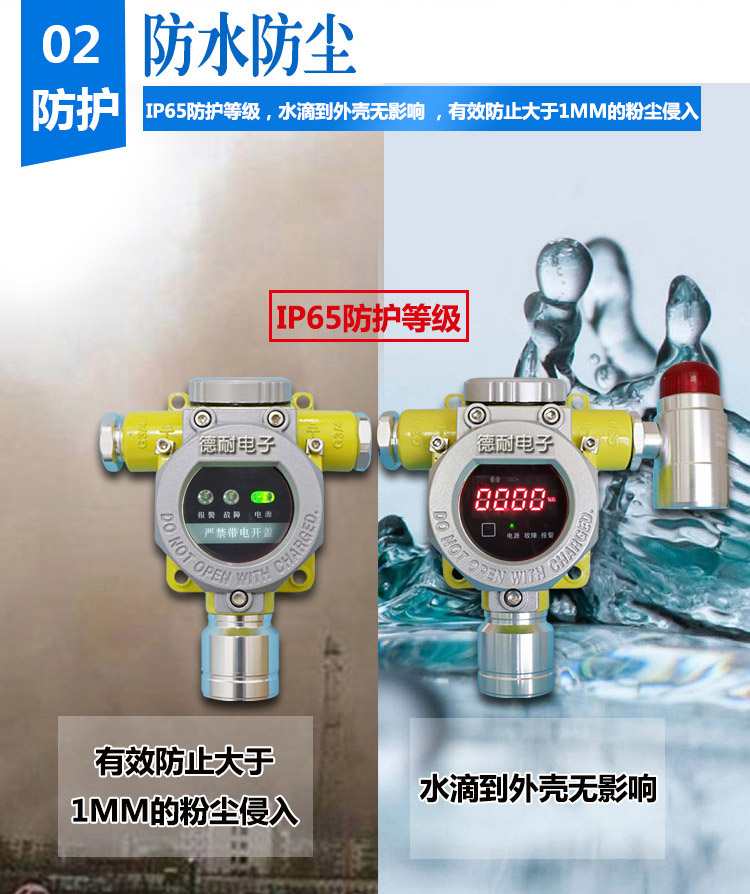

◆ 防水設計
專業的雙腔體結構設計，適用于戶外環境。

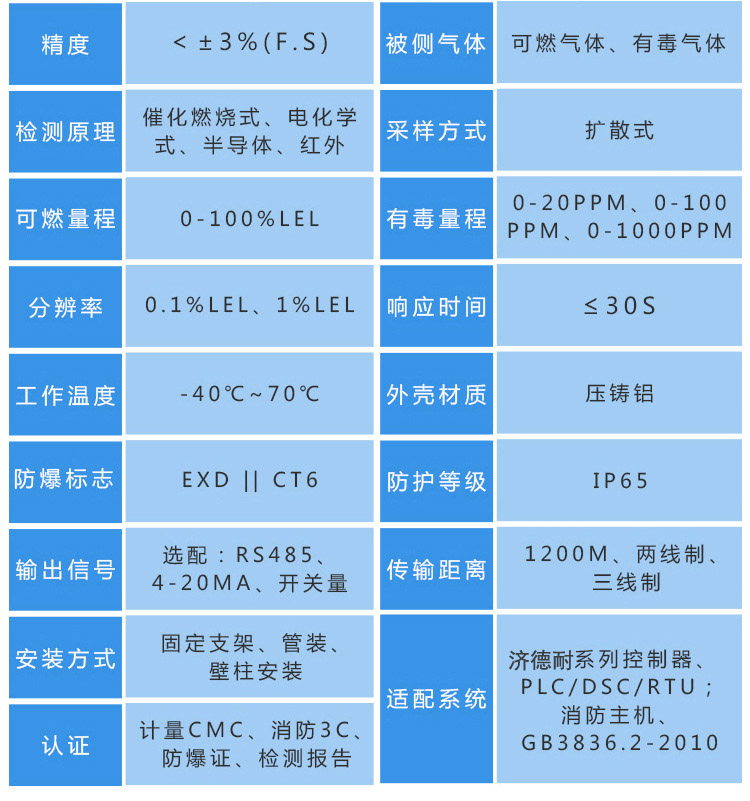

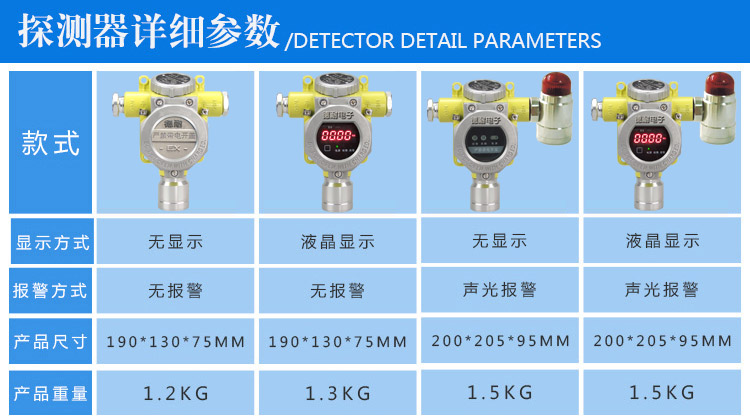

技術參數
認 證
相關部門消防電子產品合格評定中心
應用標準：GB15322.1-2003 GB12358-2006
防爆認證：Exd II CT6 Gb
防護等級：IP65
電 氣
供電電源：DC36V±15%
最大功率：< 1W
通訊方式：M-BUS總線
信號輸出：1組無源常開信號
準 確 度：±5FS
接線端子：適合導線截面積0.5-2.5mm2
安裝線纜：RVS 2×2.5mm2
檢測原理：催化燃燒式、電化學式、紅外式、半導體式
相應時間：催化燃燒式 T90＜30s、電化學式,半導體式 T90＜60s、紅外式 T90＜90s
結 構
材料：鑄鋁
重量：1.5kg
外形尺寸：190mm×130mm×75mm
防爆連接螺紋：G3/4"內螺紋
環 境
I P 等 級：IP65
工作溫度：-40℃～70℃
濕度范圍：10%RH～95%RH
存儲溫度：-25℃～55℃
壓力范圍：86kPa～106kPa
傳輸距離：≤1200m

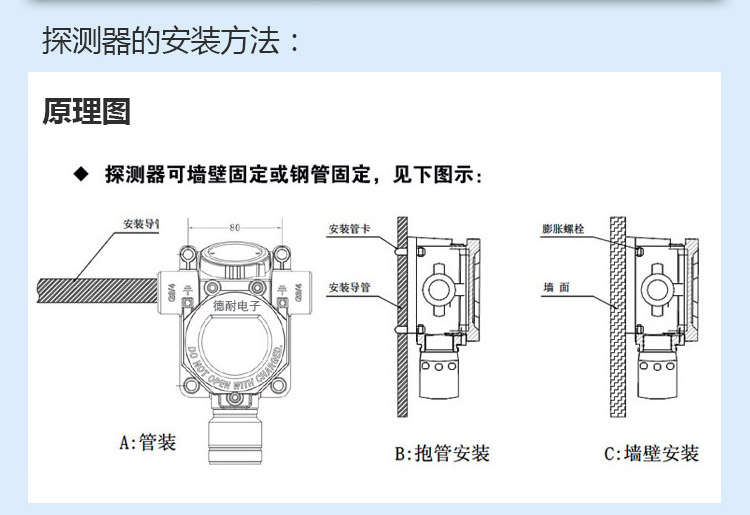

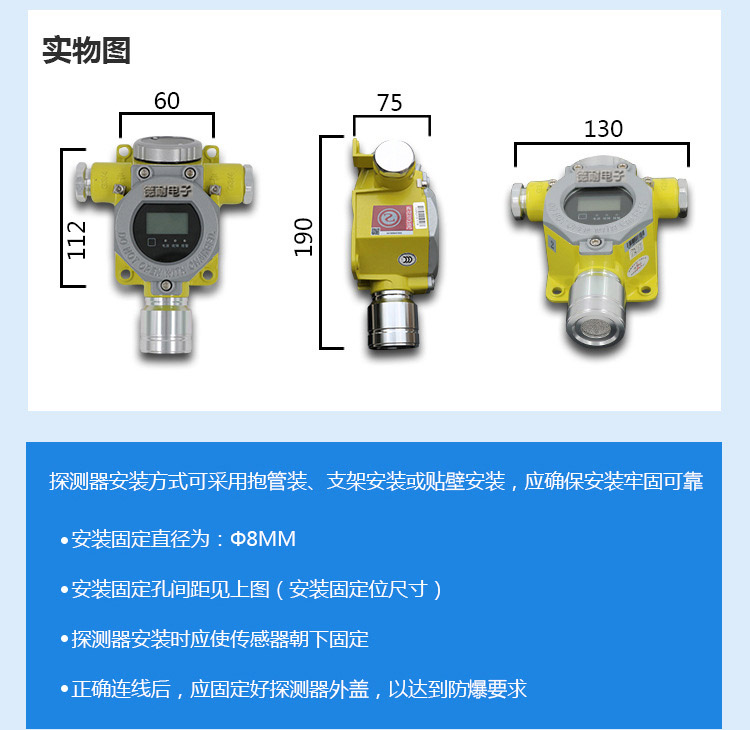

安裝方式：壁掛式、抱管式、穿管式
配套使用的控制器：JDN-K6000-ZL1N型、JDN-K6000-ZL9型、JDN-K6000-ZL30型、JDN-K6000-ZL60型氣體報警控制器。
安裝固定孔直徑為：Φ8mm
探測器安裝時應使傳感器朝下固定
正確連線后，應固定好探測器外蓋，以達到防爆要求。

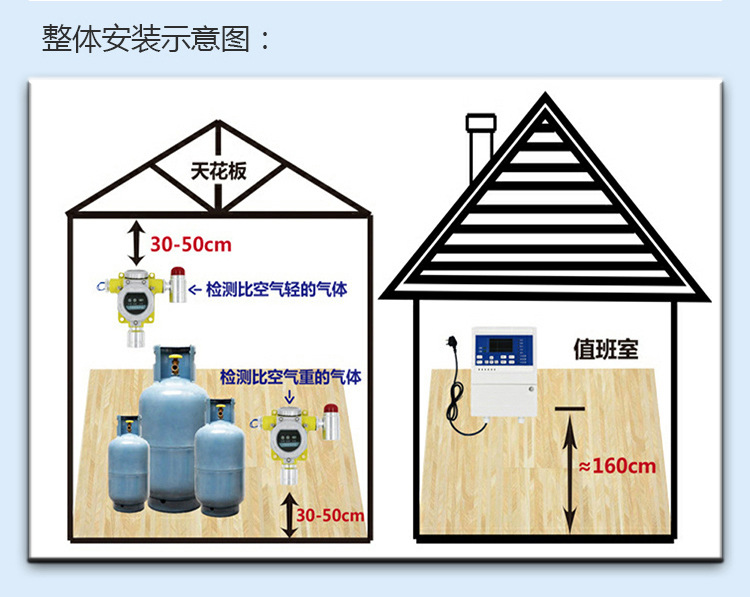

氣體探測器應安裝在氣體易泄漏場所，具體位置應根據被檢測氣體相對于空氣的比重決定。
1、當被檢測氣體密度比重大于空氣比重時，氣體探測器應安裝在距離地面(30～60)cm處，且傳感器部位向下。
2、當被檢測氣體密度比重小于空氣比重時，氣體探測器應安裝在距離頂棚(30～60)cm處，且傳感器部位向下。
◆ 檢測范圍：25平方左右。
◆ 為了正確使用氣體探測器及防止氣體探測器故障的發生，請不要安裝在以下位置：
1、直接受蒸汽、油煙影響的地方；
2、給氣口、換氣扇、房門等風量流動大的地方；
3、水汽、水滴多的地方（相對濕度≥95%RH）；
4、溫度在-40℃以下或65℃以上的地方；
5、有強電磁場的地方。
