濟南德耐電子有限公司186-7883-7292生產的可燃有毒性氣體報警器,可燃有害氣體報警器,氣體泄漏濃度報警器,氣體報警裝置�？扇加卸拘詺怏w報警器已獲得國家消防電子產品檢測中心頒發的消防產品型式認可證書，具有國家質量技術監督部門頒發的計量器具生產許可證。
產品的設計、制造及檢驗均遵循以下國家標準:
GB16808-2008《可燃?xì)怏w報警控制器》
GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》
GB15322.1-2003《測量范圍為0～100％LEL的點型可燃?xì)怏w探測器》
|
|

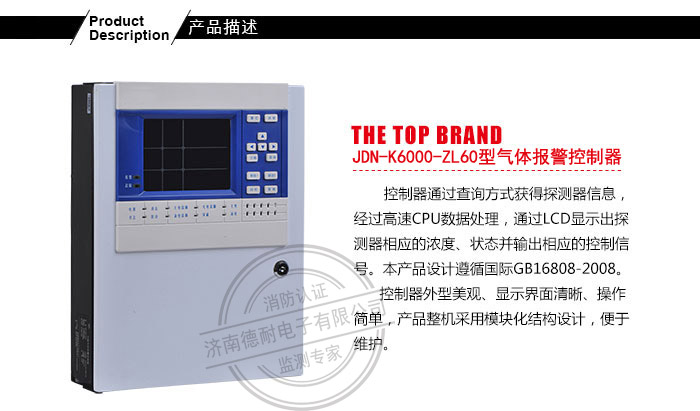

JDN-K6000-ZL60型工業用四氟乙烯泄漏報警器產品概述

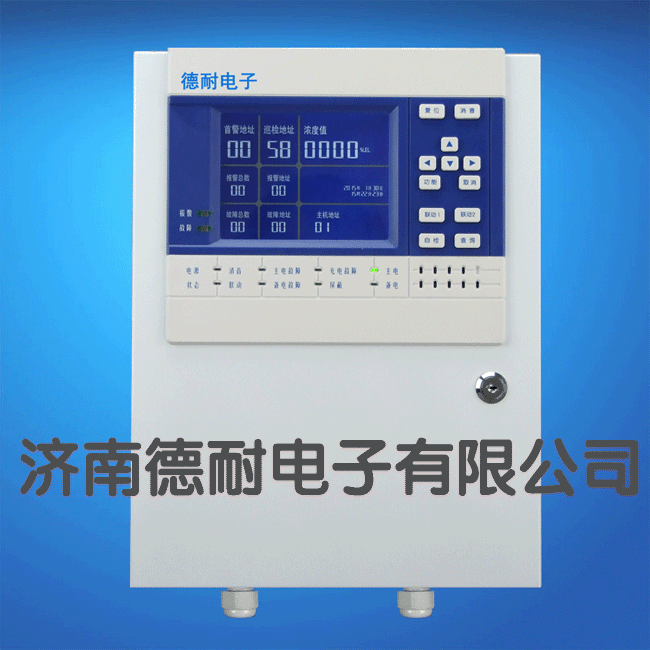

氣體報警控制器通過查詢方式獲得探測器信息，經高速CPU數據處理，通過LCD顯示出氣體探測器相應的濃度、狀態并輸出相應的控制信號。

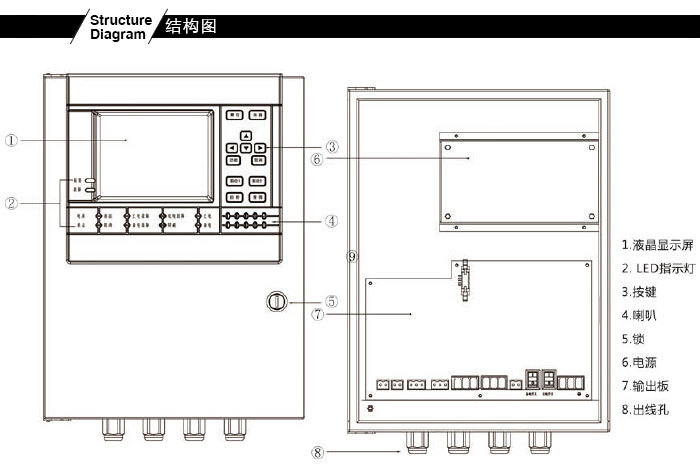

氣體報警控制器設計遵循國標GB16808-2008。氣體報警控制器外形美觀、顯示界面清晰、操作簡單，產品整機采用模塊化結構設計，便于維護。

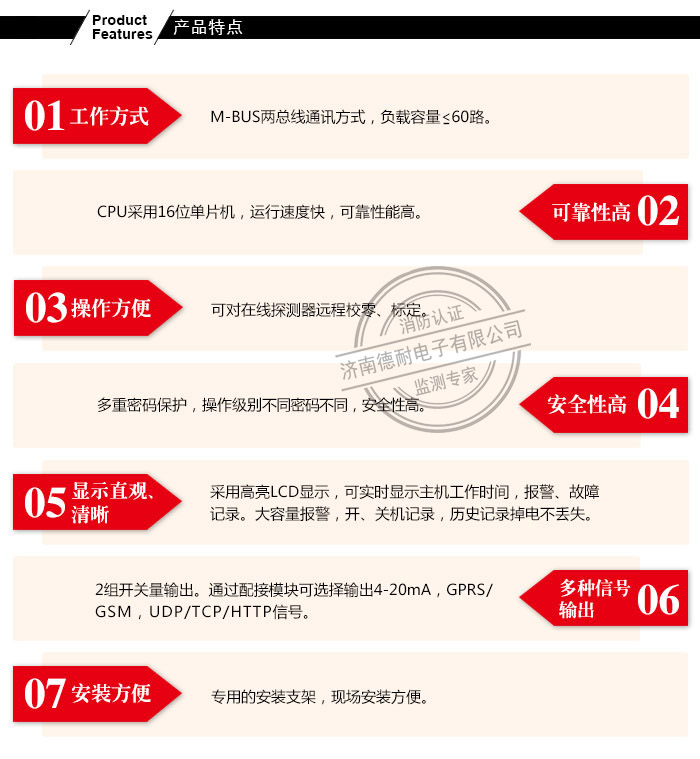

JDN-K6000-ZL60氣體報警控制器主要特點
◆ 工作方式
M-BUS 兩總線通訊方式，負載容量≤60路。
◆ 可靠性高
CPU采用16位單片機，運行速度快，可靠性高。
◆ 操作方便
可對在線探測器遠程校零，標定。
◆ 安全性高
多重密碼保護。操作級別不同，密碼不同，安全性高。
◆ 顯示直觀、清晰
采用高亮度LCD顯示，可實時顯示控制器工作時間，報警、故障記錄。大容量報警，開、關機記錄，歷史記錄掉電不丟失。
◆ 多種信號輸出
2組開關量輸出。通過配接模塊可選擇輸出4-20mA，GPRS/GSM, UDP/TCP/HTTP信號。
◆ 安裝方便
氣體報警控制器采用專用的安裝支架，現場安裝方便。

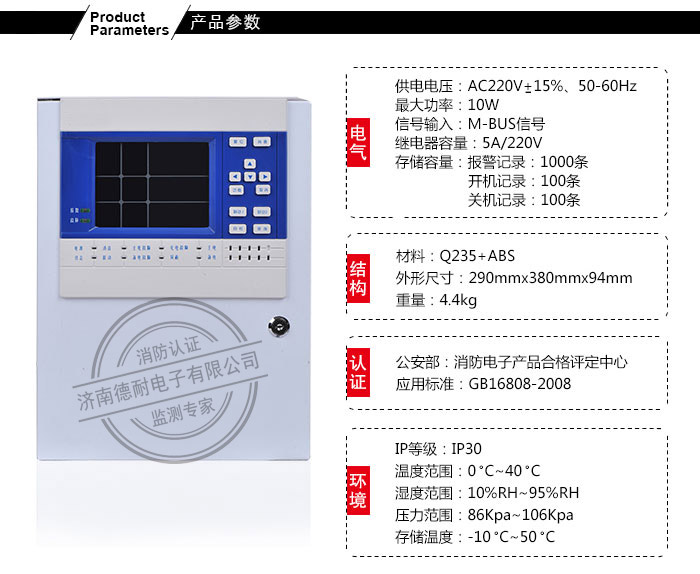

JDN-K6000-ZL60氣體報警控制器技術參數
結構
◆ 重量：4.4㎏
◆ 材質：Q235+ABS

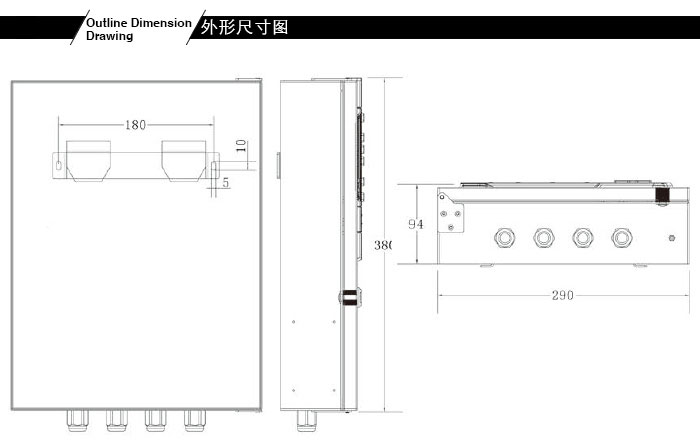

◆ 尺寸：290mm×380mm×94mm
電氣
◆ 供電電壓：AC220V±15%、50-60Hz
◆ 最大功率：≤10W
◆ 信號輸入：M-BUS信號
◆ 繼電器容量：5A/220V
◆ 存儲容量：報警記錄：1000條
開機記錄：100條
關機記錄：100條
認證
◆ 相關部門：消防電子產品合格評定中心
◆ 應用標準：GB16808-2008
環境
◆ IP等級：IP30
◆ 工作溫度：0℃～40℃
◆ 濕度范圍：10%RH～95%RH
◆ 壓力范圍：86Kpa～106Kpa
◆ 存儲溫度：-10℃～50℃
JDN-K6000-ZL60氣體報警控制器產品安裝
◆ 氣體報警控制器配套使用的探測器：JDN-T6000-ZL氣體探測器、JDN-T6000-ZLG氣體探測器、JDN-T6000-ZLGX氣體探測器；
◆ 連接氣體探測器的數量：可連接1~60只氣體探測器；

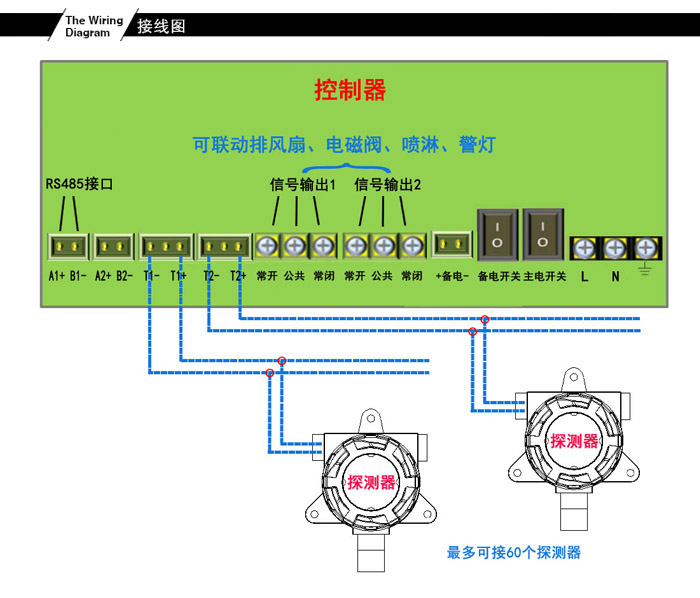

◆ 與氣體探測器接線方式：RVS 2*2.5mm2；
◆ 氣體報警控制器為非防爆的產品應安裝在監控室或室內安全區域或無爆炸性氣體的環境下，采用壁掛式安裝；

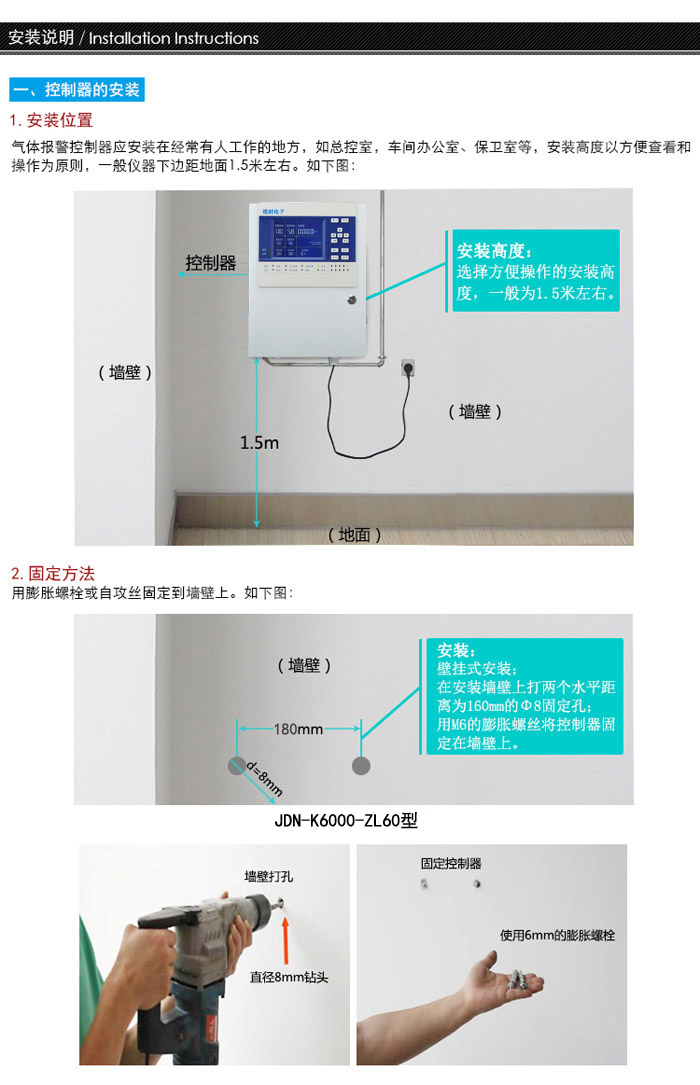

◆ 安裝高度：
請?jiān)趬Ρ谏洗蛏?個直徑為5mm的固定孔（水平距離為180mm）。
將安裝板固定在墻壁上。
將控制器背面的安裝掛鉤懸掛在安裝板上。

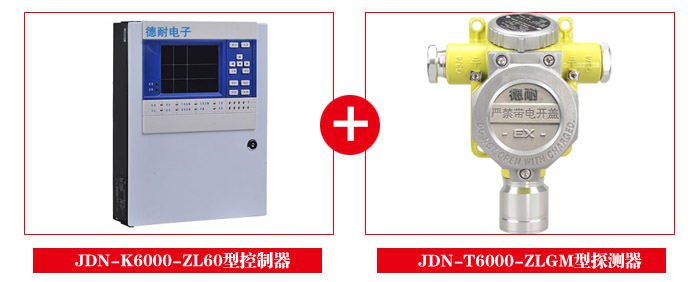

壁掛式可燃有毒性氣體報警器=（氣體報警控制器）+（多種氣體探測器）構成報警系統，氣體報警控制器對氣體探測器產生的數字信號進行采樣，經內部單片機的數據處理后，能實時顯示探測器的濃度、狀態（聲光報警）、物理地址等信息，并輸出控制信號。具備完善的故障自檢測功能，可實時顯示系統和子地址的故障部位和類型（聲光報警）
A、普通款（JDN-T6000-ZLGM型）：可以實時監測區域內的可燃/有毒性氣體濃度，并傳送數字信號到控制主機，無特殊要求，以此為默認出貨配置。
B、普通+聲光報警款（JDN-T6000-ZLGS型）：當探測器探測到氣體濃度超標時，現場防爆聲光報警器與控制主機同時啟動聲光報警功能，有利于現場工作人員及時快速的應急處置。
C、狀態提示款（JDN-T6000-ZLG型）：探測器上的LED狀態指示燈模塊可以實時顯示所監測區域內的可燃/有毒性氣體狀態，此配置適用于現場人員需要實時觀測設備實時狀態的場所，方便快捷，無需返回到控制主機上查看。
D、狀態提示+聲光款（JDN-T6000-ZLGS型）：探測器上的LED狀態指示燈模塊可以實時顯示所監測區域內的可燃/有毒性氣體狀態，同時當探測到濃度超標時，現場防爆聲光報警器和控制主機同時啟動聲光報警功能，有利于現場工作人員及時快速的處置。
E、數字顯示款（JDN-T6000-ZLGX型）：探測器上的數字顯示模塊可以實時顯示所監測區域內的可燃/有毒性氣體濃度值，與控制主機濃度值相同，此配置適用于現場人員需要實時觀測氣體濃度值的場所，方便快捷，無需返回到控制主機上查看。
F、數顯+聲光款（JDN-T6000-ZLGXS型）：探測器上的數字顯示模塊可以實時顯示所監測區域內的可燃/有毒性氣體濃度值，與控制主機濃度值相同，同時當探測到濃度超標時，現場防爆聲光報警器和控制主機同時啟動聲光報警功能，有利于現場工作人員及時快速的處置。
可燃有害氣體報警器的控制器需要壁掛式安裝在值班室或監控室的墻壁上，距離地面160CM左右即可；可燃有害氣體報警器的探測器安裝方式有抱管安裝、墻壁安裝、支架固定安裝等方式。探測器的具體安裝位置是由氣體的比重決定的，具體安裝方案如下：
1、當被檢測氣體密度比重大于空氣比重時，氣體探測器應安裝在距離地面(30～60)cm處，且傳感器部位向下。
2、當被檢測氣體密度比重小于空氣比重時，氣體探測器應安裝在距離頂棚(30～60)cm處，且傳感器部位向下。
可燃有害氣體報警器探頭的安裝位置是根據GB50493-2009《石油化工可燃?xì)怏w檢測報警設計規范》相關規定依據檢測氣體密度及風向確定探測器安裝位置應避免探測器安裝空氣流。
一般情況面積適室內空間依據保護半徑均勻布點即探測器安裝離釋放源距離7.5m內或兩探測器水平距離15m內；面積或存量通風部位室內空間應按室外情況布置探測器探測器安裝室外應布置燃?xì)怏w釋放源全頻率風向風側與釋放源距離宜于15m；探測器布置燃?xì)怏w釋放源全頻率風向風側與釋放源距離宜于5m。
檢測比空氣重氣體探測器安裝高度應距面0.3～0.6m；檢測比空氣輕氣體探測器安裝高度宜高釋放源0.5～2m
說明：氣體密度于0.97kg/m3（標準狀態）即認比空氣重氣體密度于0.97kg/m3（標準狀態）即認比空氣輕。
壁掛式工業用四氟乙烯泄漏報警器可以有效的檢測出可燃?xì)怏w的濃度，預防可燃?xì)怏w泄漏后氣體濃度超標。
工業用四氟乙烯泄漏報警器與防爆電磁閥門怎么連接
