濟南德耐電子有限公司186-7883-7292生產的可燃有毒性氣體報警器,可燃有害氣體報警器,氣體泄漏濃度報警器,氣體報警裝置�？扇加卸拘詺怏w報警器已獲得國家消防電子產品檢測中心頒發的消防產品型式認可證書，具有國家質量技術監督部門頒發的計量器具生產許可證。
產品的設計、制造及檢驗均遵循以下國家標準:
GB16808-2008《可燃?xì)怏w報警控制器》
GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》
GB15322.1-2003《測量范圍為0～100％LEL的點型可燃?xì)怏w探測器》
|
|

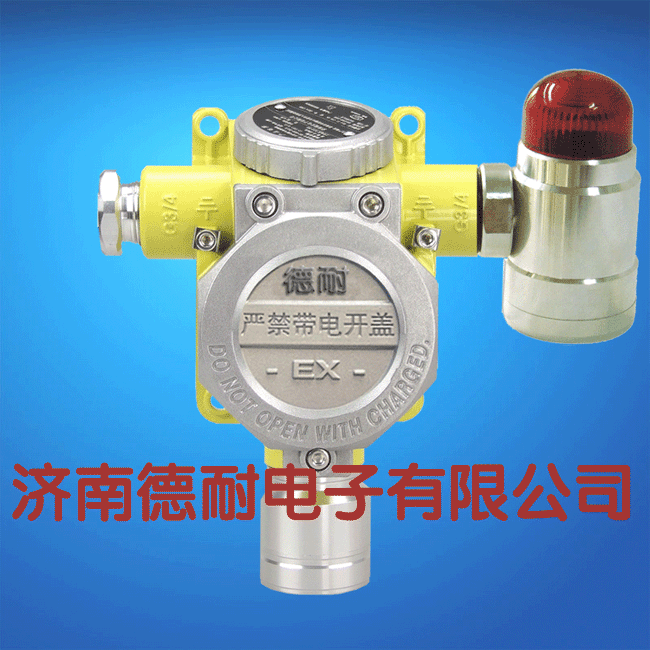

JDN-T6000-ZLGMS化工廠罐區三氧化硫泄漏報警器是配現場聲光報警器的氣體探測器：氣體探測器現場顯示探測器上的現場顯示模塊可以實時顯示所監測區域內的氣體濃度值，與控制器濃度值相同，此配置適用于現場人員需要實時觀測氣體濃度值的場所，方便快捷，無需返回到控制主機查詢。

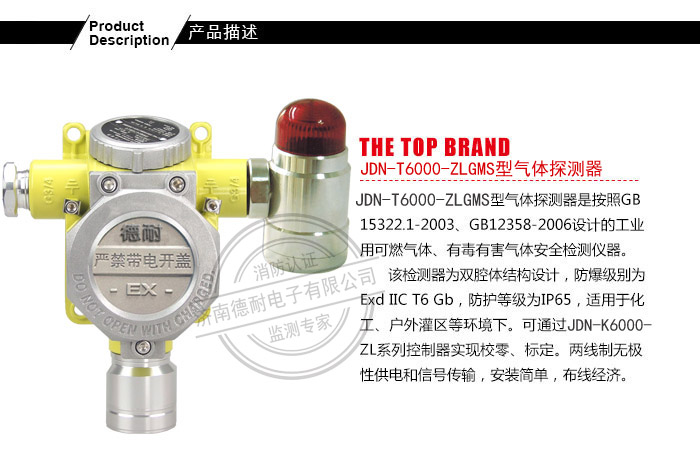

JDN-T6000-ZLGMS氣體探測器產品概述
JDN-T6000-ZLGMS氣體探測器是按照GB15322.1-2003、GB12358-2006設計的工業用可燃?xì)怏w、有毒性氣有害氣體安全檢測儀器。
該氣體探測器為雙腔體結構設計，具有現場聲光報警功能，紅外遙控器校零、標定等功能。兩線制無極性供電和信號傳輸，氣體探測器安裝簡單方便，布線經濟。

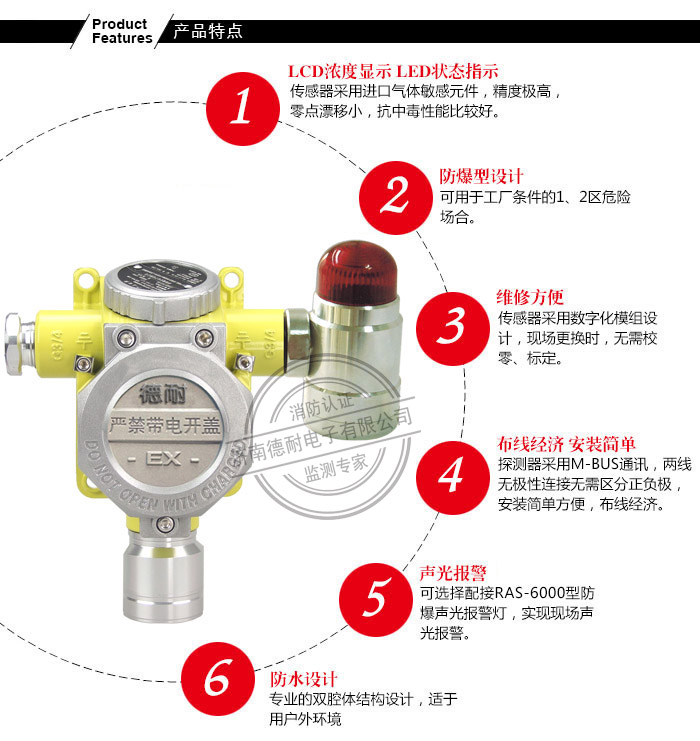

JDN-T6000-ZLGMS氣體探測器主要特點
◆ 數字信號
與模擬信號4-20mA標準電流信號相比，調換前無需先進行調試，可隨時隨意調換氣體探測器的位置，維護更方便。優點準確率高，傳輸距離較遠，抗干擾好。
◆ 測量準確
傳感器采用進口氣體敏感元件，精度高，零點漂移小，抗中毒性能好。
◆ 防爆型設計
可用于工廠條件的1、2區危險場合。
◆ 維修方便
傳感器采用數字化模組設計，現場更換時無需校零、標定。
◆ 聲光報警（標配）
標配專用的防爆聲光報警器，實現現場聲光報警。

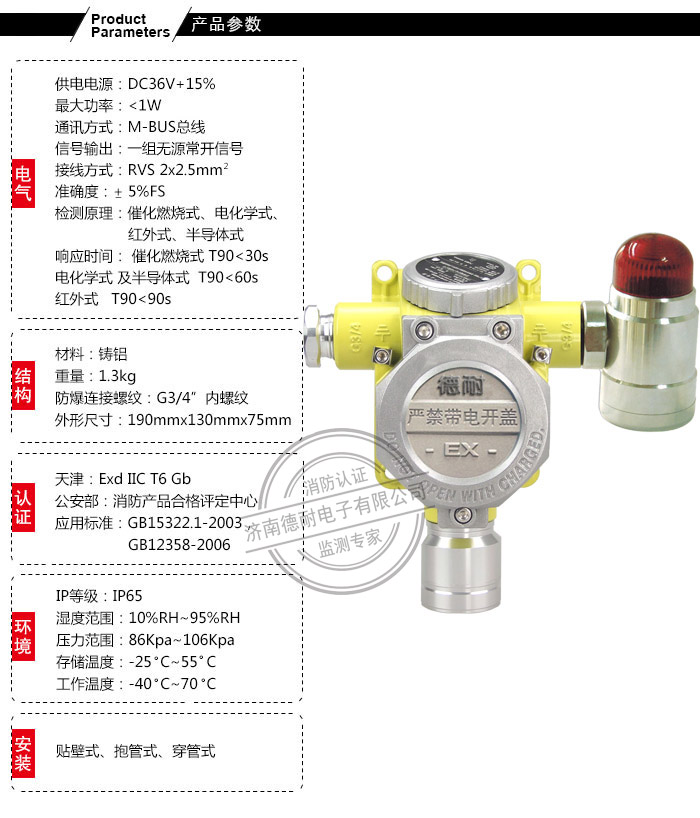

JDN-T6000-ZLGMS氣體探測器技術參數
電氣
◆ 供電電源：DC36V±15%
◆ 最大功率：＜1W
◆ 通訊方式：M-BUS 總線
◆ 信號輸出：一組無源常開信號
◆ 連接線纜：RVS 2×2.5mm2
◆ 準確度：±5%FS
◆ 檢測原理：催化燃燒式、電化學式、紅外式、半導體式
◆ 響應時間：催化燃燒式 T90＜30s
電化學式 T90＜60s
紅外式 T90＜90s
半導體式 T90＜60s
認證
◆ 天津：Exd II C T6 Gb
◆ 相關部門：消防產品合格評定中心
◆ 應用標準：GB15322.1-2003，GB12358-2006
環境
◆ IP等級：IP65
◆ 工作溫度：-40℃～70℃
◆ 濕度范圍：10%RH～95%RH
◆ 壓力范圍：86Kpa～106Kpa
◆ 存儲溫度：-25℃～55℃
JDN-T6000-ZLGMS氣體探測器產品安裝
◆ 材料：鑄鋁
◆ 防爆連接螺紋：G3/4" 內螺紋

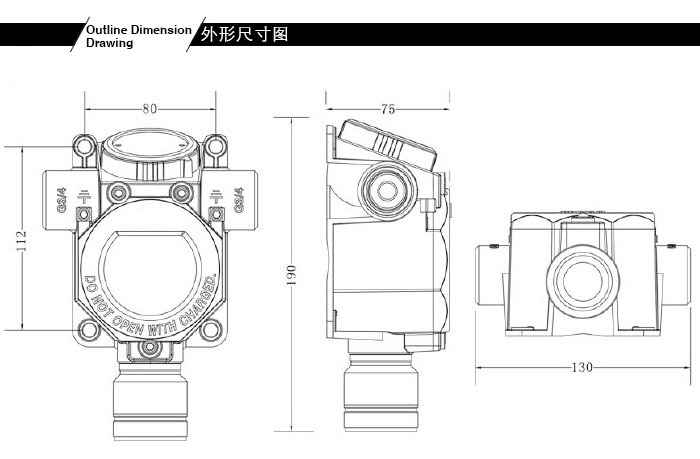

◆ 外形尺寸：190mm×130mm×75mm
◆ 重量：1.5kg
◆ 安裝方式：貼壁式、抱管式、穿管式
◆ 配套使用的氣體報警控制器：JDN-K6000-ZL1N型氣體報警控制器、JDN-K6000-ZL9型氣體報警控制器、JDN-K6000-ZL30型氣體報警控制器、JDN-K6000-ZL60型氣體報警控制器
◆ 安裝固定孔直徑為：Φ8mm
◆ 氣體探測器安裝時應使傳感器朝下固定

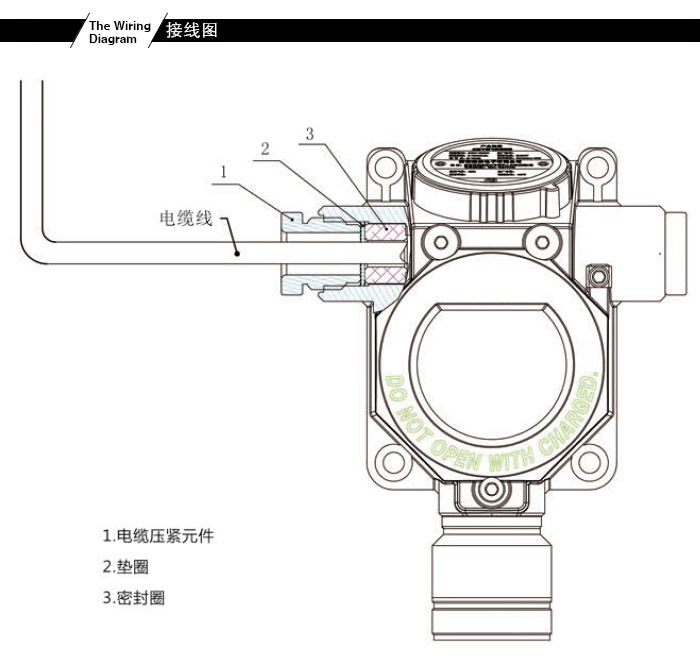

◆ 正確連線后，應固定好氣體探測器外蓋，以達到防爆要求
壁掛式可燃有毒性氣體報警器=（氣體報警控制器）+（多種氣體探測器）構成報警系統，氣體報警控制器對氣體探測器產生的數字信號進行采樣，經內部單片機的數據處理后，能實時顯示探測器的濃度、狀態（聲光報警）、物理地址等信息，并輸出控制信號。具備完善的故障自檢測功能，可實時顯示系統和子地址的故障部位和類型（聲光報警）
產品概述
JDN-K6000-ZL可燃有毒性氣體控制器通過查詢方式獲得探測器信息，經過高速CPU數據處理，通過LCD顯示出探測器相應的濃度、狀態并輸出相應的控制信號。
本產品設計遵循國標GB16808-2008�？刂破魍庑蚊烙^、顯示界面清晰、操作簡單，產品整機采用模塊化結構設計，便于維護。
主要特點
◆ 工作方式
M-BUS兩總線通訊，負載容量JDN-K6000-ZL1N ≤3路，JDN-K6000-ZL9 ≤9路，JDN-K6000-ZL30≤30路，JDN-K6000-ZL60≤60路。
◆ 可靠性高
CPU采用16位單片機，運行速度快，可靠性高。
◆ 操作方便
可對在線探測器遠程校零，標定。
◆ 安全性高
多重密碼保護，操作級別不同密碼不同，安全性高。
◆ 顯示直觀、清晰
采用高亮LCD顯示，可實時顯示控制器工作時間，報警、故障記錄。大容量報警，開、關機記錄，歷史記錄掉電不丟失。
◆ 多種信號輸出
2組開關量輸出。通過配接模塊可選擇輸出4-20mA，GPRS/GSM，UDP/TCP/HTTP信號。
選配設備
1、10組繼電器觸點信號輸出(選配)：
選配MK-ZL-W10執行器，可輸出10組無源（或有源，可根據需求定制）開關量信號，實現分區控制器
2、輸出標準modbus/RTU協議的485信號(選配)：
可輸出標準modbus/RTU協議的RS485信號，能與上位機控制系統聯網，實現異地監控。
3、輸出4-20mA信號(選配)：
可輸出4-20mA，能與上位機控制系統聯網，實現異地監控。
4、GPRS/GSM數據傳輸模塊(選配)：
可將控制器的數據傳到上位機實現集中監控，同時可以在濃度發生報警后發短信給負責人。
◆ 安裝方便
專用的安裝支架，現場安裝方便。
技術參數
結構
◆ 重量：JDN-K6000-ZL1N：1.2㎏
JDN-K6000-ZL9 ：1.8㎏
JDN-K6000-ZL30：3.4㎏
JDN-K6000-ZL60：4.4㎏
◆ 材質：ABS或Q235+ABS
◆ 尺寸：JDN-K6000-ZL1N:210mm×150mm×50mm
JDN-K6000-ZL9 ：288mm×220mm×86mm
JDN-K6000-ZL30：320mm×250mm×94mm
JDN-K6000-ZL60：290mm×380mm×94mm
電氣
◆ 供電電壓：AC220V±15%、50-60Hz
◆ 最大功率： ≤10W
◆ 信號輸入：M-BUS信號
◆ 繼電器容量：5A/220V
◆ 存儲容量：報警記錄：1000條
開機記錄：100條
關機記錄：100條
認證
◆ 相關部門：消防電子產品合格評定中心
◆ 應用標準：GB16808-2008
環境
◆ IP等級：IP30
◆ 工作溫度：0℃～40℃
◆ 濕度范圍：10%RH～95%RH
◆ 壓力范圍：86Kpa～106Kpa
◆ 存儲溫度：-10℃～50℃
產品安裝
◆ 配套使用的探測器：JDN-T6000-ZL型、JDN-T6000-ZLGM型、JDN-T6000-ZLG型、JDN-T6000-ZLGX型氣體探測器；
◆ 連接探測器的數量：JDN-K6000-ZL1N型可連接1~3只氣體探測器；
JDN-K6000-ZL9型可連接1~9只氣體探測器；
JDN-K6000-ZL30型可連接1~30只氣體探測器；
JDN-K6000-ZL60型可連接1~60只氣體探測器；
◆ 與氣體探測器接線方式：RVS 2*2.5mm2；
◆ 氣體報警控制器為非防爆的產品應安裝在監控室或室內安全區域或無爆炸性氣體的環境下，采用壁掛式安裝；
◆ 安裝高度：
請在墻壁上打上2個直徑為5mm的固定孔（水平距離為180mm）。
將安裝板固定在墻壁上。
將控制器背面的安裝掛鉤懸掛在安裝板上。
可燃有害氣體報警器的控制器需要壁掛式安裝在值班室或監控室的墻壁上，距離地面160CM左右即可；可燃有害氣體報警器的探測器安裝方式有抱管安裝、墻壁安裝、支架固定安裝等方式。探測器的具體安裝位置是由氣體的比重決定的，具體安裝方案如下：
1、當被檢測氣體密度比重大于空氣比重時，氣體探測器應安裝在距離地面(30～60)cm處，且傳感器部位向下。
2、當被檢測氣體密度比重小于空氣比重時，氣體探測器應安裝在距離頂棚(30～60)cm處，且傳感器部位向下。
可燃有害氣體報警器探頭的安裝位置是根據GB50493-2009《石油化工可燃?xì)怏w檢測報警設計規范》相關規定依據檢測氣體密度及風向確定探測器安裝位置應避免探測器安裝空氣流。
一般情況面積適室內空間依據保護半徑均勻布點即探測器安裝離釋放源距離7.5m內或兩探測器水平距離15m內；面積或存量通風部位室內空間應按室外情況布置探測器探測器安裝室外應布置燃?xì)怏w釋放源全頻率風向風側與釋放源距離宜于15m；探測器布置燃?xì)怏w釋放源全頻率風向風側與釋放源距離宜于5m。
檢測比空氣重氣體探測器安裝高度應距面0.3～0.6m；檢測比空氣輕氣體探測器安裝高度宜高釋放源0.5～2m
說明：氣體密度于0.97kg/m3（標準狀態）即認比空氣重氣體密度于0.97kg/m3（標準狀態）即認比空氣輕。
